Нашей Компанией поставлено более 300 ИВК «ИМЦ» и ИВК «ИМЦ-07» в составе систем измерений на объекты компаний: ПАО «Газпром нефть», ПАО «НК «Роснефть», ПАО «Лукойл», ПАО «Транснефть», ПАО «Татнефть», «Сахалин Энерджи Инвестмент компани ЛТД», ПАО «НГК «Славнефть», ОАО «НК «РуссНефть», ПАО «НОВАТЭК» и многих других.

Регистрационный № 75139-19

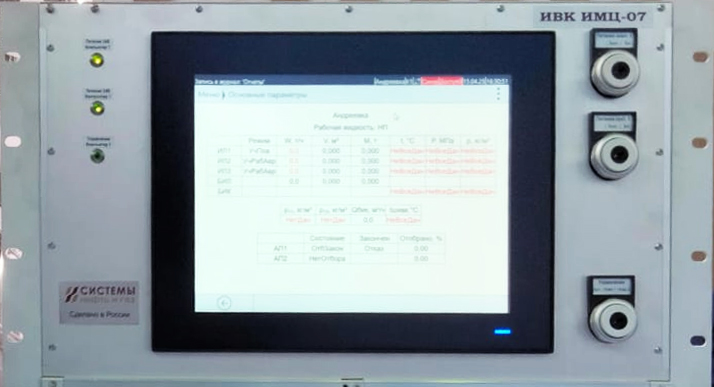

Назначение ИВК ИМЦ-07 – измерение и преобразование информативных параметров входных электрических сигналов, поступающих от измерительных преобразователей, в значения величин.

Область применения:
В системах измерений количества жидкости, в поверочных и измерительных установках в нефтяной, нефтеперерабатывающей отрасли,  на предприятиях транспорта и хранения жидких продуктов (нефть, нефтепродукты, масло, вода, жидкие углеводороды).
Преобразователи объемного и массового расхода; преобразователи плотности, температуры, давления, дифференциального давления, вискозиметры, влагомеры, серомеры и другие измерительные преобразователи с токовым, частотным или цифровым выходом.
Подключаемые средства поверки: ТПУ; компакт-прувер; эталонные преобразователи объемного и массового расхода, мерник.
Основные функции ИВК-07:
Измерение параметров входных электрических сигналов, поступающих от измерительных преобразователей; автоматический переход с одного измерительного преобразователя на другой при подключении двух преобразователей; преобразование значений параметров входных электрических сигналов в значения величин; контроль значений величин; представление учетной информации в виде отчетов; создание и ведение архивов отчетов и журналов событий с возможностью про-смотра и печати; определение метрологических характеристик преобразователей расхода и ТПУ с помощью средств поверки;  формирование, отображение и печать  протоколов поверки; автоматизированная установка градуировочной характеристики преобразователей расхода по результатам поверки; управление автоматическими пробоотборниками; управление приводом крана ТПУ; управление компакт-прувером; защита информации системой доступов и паролей; обмен данными с компьютерами верхнего уровня, контроллерами и измерительными преобразователями по протоколу Modbus, Modbus TCP; синхронизация времени по серверу точного времени; синхро-низация данных между компьютерами для исполнения с «горячим» резервированием.
Измеряемые параметры входных электрических сигналов: частота и период импульсного сигнала; количество импульсов; количество импульсов за интервал времени; отношение количества импульсов за интервал времени; сила постоянного тока. Определение дробного количества импульсов при поверке и КМХ преобразователей расхода по ТПУ, компакт-пруверу, компаратору и эталонному преобразователю расхода.
Вычисляемые величины:
Объемный и массовый расход жидкости; объем и масса жидкости; температура, абсолютное и избыточное давление, перепад давления, плотность жидкости; вязкость жидкости; доля воды и доля серы в жидкости; метрологические характеристики преобразователей расхода и ТПУ. Алгоритмы вычислений соответствуют действующим нормативным документам.
Конфигурируется в соответствии с типом жидкости и номенклатурой подключаемого оборудования. Программное обеспе-чение прошло проверку в подразделении информационной безопасности организации системы ПАО «Транснефть» и внесено в реестр прикладного программного обеспечения микропроцессорных систем автоматизации ПАО «Транснефть».

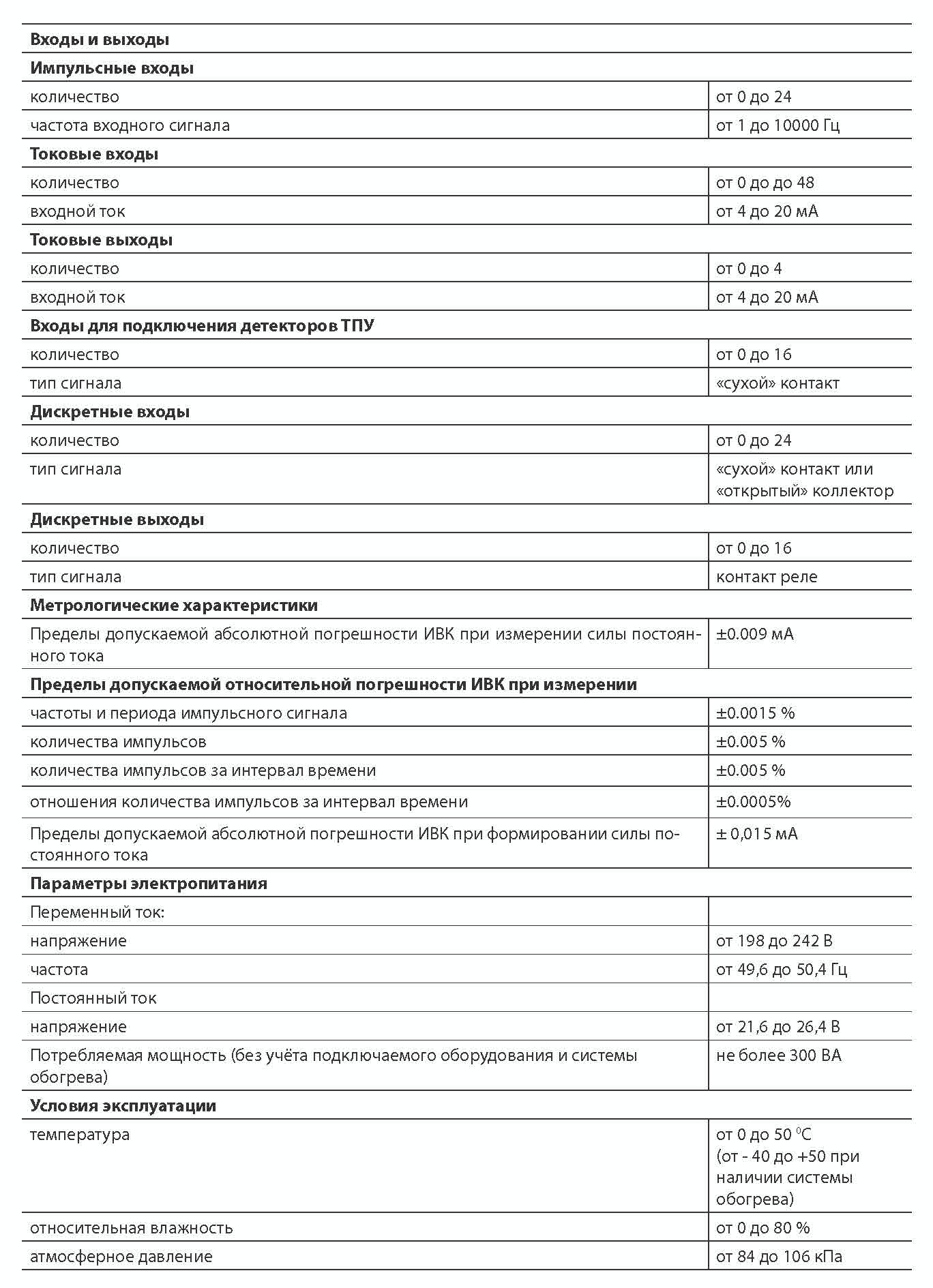

Технические характеристики
